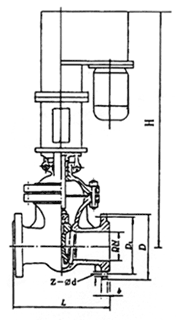

电液动闸阀 　　 技术参数 型号 Z 40/41 H - 16C/25/40 Z 40/41 W - 16P/ 25/40 R Z 40/41 Y - 16P/ 25/40 R 介质工作压力 1.6MPa   2.5MPa    4.0MPa 介质工作温度 ≤450 ≤100 ≤100 阀体材料 C型：碳素钢WCB R型：耐酸钢 P型：耐酸钢 适用介质 水、蒸汽、油品 尿素、醋酸类 尿素、硝酸类 　　外形图 　　　　　　　 　外形及连接尺寸 公称通径 DN/mm 尺寸(mm) L D D1 b D0 H1 H2 Z-Φd PN1.6(16)    Z41 H/W/Y - 16 C/P/R  型 40 240 140 110 16 250 325 385 4-18 50 250 160 125 16 250 330 390 4-18 65 270 180 145 18 250 350 420 4-18 80 280 195 160 20 250 445 535 8-18 100 300 215 180 20 300 445 585 8-18 125 325 245 210 22 300 500 640 8-18 150 350 280 240 24 350 570 735 8-23 200 400 335 295 26 350 750 970 12-23 PN2.5(25)      Z41 H/W/Y - 25 C/P/R 型 40 240 145 110 18 250 325 385 4-18 50 250 160 125 20 250 330 390 4-18 65 270 180 145 22 250 350 420 8-18 80 280 195 160 22 250 445 535 8-18 100 300 230 190 24 300 445 585 8-23 125 325 270 220 28 300 500 640 8-25 150 350 300 250 30 350 570 735 8-25 公称通径 DN/mm 尺寸 L D D1 b   H Z-Φd PN4(40)    Z741 H/W/Y - C/40P/R 型 25 160 115 85 16 580 4-18 32 180 135 100 18 600 4-18 40 200 145 110 18 650 4-18 50 250 160 125 20 705 4-18 65 280 180 145 22 750 8-18 80 310 195 160 22 830 8-18 100 350 230 190 24 910 8-23 125 400 270 220 28 1150 8-25 150 450 300 250 30 1240 8-25 200 550 375 320 38 1490 12-30
